DIN 935 Porca Castelo
  • DIN 935 Porca CasteloDIN 935 Porca Castelo
  • DIN 935 Porca CasteloDIN 935 Porca Castelo

DIN 935 Porca Castelo

Leader-Fastener® é um fabricante e distribuidor de porca castelo DIN 935. Temos uma linha completa de serviços desde ter investido em plantas de produção, departamento de exportação e ter uma equipe de controle de qualidade e centro para atender às suas necessidades. Consideramos a qualidade como a vida da empresa. Persistimos em boa qualidade como a primeira política e estabelecemos um conjunto de controle de qualidade e sistema de inspeção de acordo com o padrão internacional. Realizamos o sistema de garantia de qualidade ISO9001 em todos os cursos de produção, transporte e venda. Esperamos poder ser seu parceiro de negócios com qualidade superior, serviço de cavaleiro e preço competitivo em um futuro próximo e ser seus amigos também.

Enviar consulta    Baixar PDF

Descrição do produto

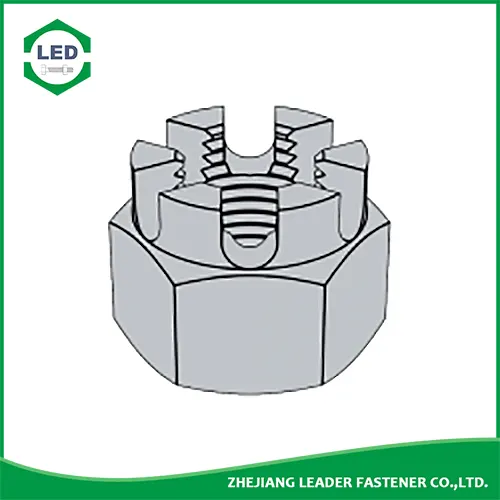

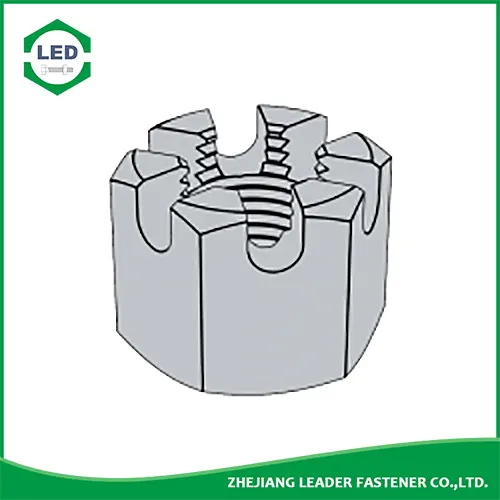

MétricaDIN 935 Porca castelo com fenda hexagonalsão porcas sextavadas onde as ranhuras são cortadas em um lado da porca (DIN 935 até 12 mm de diâmetro) ou através da coroa (> 12 mm de diâmetro). Essas ranhuras são projetadas para oferecer um recurso de travamento onde um pino dividido/pino (DIN 94), grampo R ou fio de segurança podem ser alinhados através das ranhuras e guiados através de um orifício perfurado na haste do parafuso acoplado.


Especificação do produto do Leader-Fastener®DIN 935 Porca Castelo

Material: Aço carbono, aço inoxidável, liga de aço, latão.

Acabamento: Preto, Zincado, Zinco Amarelo, HDG, Fosfato, DACROMET, Geomet, Magin, Ruspert, Teflon, etc.


Leader-Fastener® DIN 935-1 - 2013 Hexagonal Ranhurado e Porcas Castelo - Parte 1: Rosca Métrica Grossa e de Passo Fino, Graus de Produto A e B


Tamanho da rosca
D 		M4 M5 M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33)
P Passo (fio grosso) 0.7 0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5
Fio fino-1 - - - - 1 1.25 1.5 1.5 1.5 1.5 2 1.5 2 2 2 2
Fio fino-2 - - - - - 1 1.25 - - 2 1.5 2 - - - -
da máximo 4.6 5.75 6.75 7.75 8.75 10.8 13 15.1 17.3 19.5 21.6 23.8 25.9 29.2 32.4 35.6
min 4 5 6 7 8 10 12 14 16 18 20 22 24 27 30 33
de máximo / / / / / / 16 18 22 25 28 32 34 38 42 46
min / / / / / / 15.57 17.57 21.48 24.3 27.3 31 33 37 41 45
dw min 5.9 6.9 8.9 9.5 11.6 14.6 16.6 19.6 22.5 24.9 27.7 31.4 33.2 38 42.7 46.6
e min 7.66 8.79 11.05 12.12 14.38 17.77 20.03 23.35 26.75 29.56 32.95 37.29 39.55 45.2 50.85 55.37
m max=tamanho nominal 5 6 7.5 8 9.5 12 15 16 19 21 22 26 27 30 33 35
min 4.7 5.7 7.14 7.64 9.14 11.57 14.57 15.57 18.48 20.16 21.16 25.16 26.16 29.16 32 34
w máximo 3.2 4 5 5.5 6.5 8 10 11 13 15 16 18 19 22 24 26
min 2.9 3.7 4.7 5.2 6.14 7.64 9.64 10.57 12.57 14.57 15.57 17.57 18.48 21.48 23.48 25.48
m1 min 2.3 3 3.8 4.2 4.9 6.1 7.7 8.2 9.8 11.2 11.9 13.5 14.2 16.6 18.2 19.8
n máximo 1.45 1.65 2.25 2.25 2.75 3.05 3.8 3.8 4.8 4.8 4.8 5.8 5.8 5.8 7.36 7.36
min 1.2 1.4 2 2 2.5 2.8 3.5 3.5 4.5 4.5 4.5 5.5 5.5 5.5 7 7
s max=tamanho nominal 7 8 10 11 13 16 18 21 24 27 30 34 36 41 46 50
min 6.78 7.78 9.78 10.73 12.73 15.73 17.73 20.67 23.67 26.16 29.16 33 35 40 45 49
Série ¡ Pino dividido conforme DIN EN ISO 1234 1x10 1,2x12 1,6x14 1,6x14 2x16 2,5x20 3,2x22 3,2x25 4x28 4x32 4x36 5x36 5x40 5x45 6,3x50 6,3x56
por 1000 unidadesâkg 1.12 2.3 3.16 3.96 7.35 - - - 38.9 57.5 75.2 - 131 192 264 333


Tamanho da rosca
D 		M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64 (M68) M72 (M76) M80 (M85) M90 M100
P Passo (fio grosso) 4 4 4.5 4.5 5 5 5.5 5.5 6 6 - - - - - -
Fio fino-1 3 3 3 3 3 3 4 4 4 4 6 6 6 6 6 6
Fio fino-2 - - - - - - - - - - 4 4 4 4 4 4
da máximo 38.9 42.1 45.4 48.6 51.8 56.2 61 64.8 69.1 73.4 77.8 82.1 86.4 91.8 97.2 108
min 36 39 42 45 48 52 56 60 64 68 72 76 80 85 90 100
de máximo 50 55 58 62 65 70 75 80 85 90 95 100 105 110 120 130
min 49 53.8 56.8 60.8 63.8 68.8 73.8 78.8 83.6 88.6 93.6 98.6 103.6 108.6 118.6 128.4
dw min 51.1 55.9 60.6 64.7 69.4 74.2 78.7 83.4 88.2 92.9 97.7 102.4 107.2 111.9 121.1 135.4
e min 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86 110.51 116.16 121.81 127.46 133.11 144.08 161.02
m max=tamanho nominal 38 40 46 48 50 54 57 63 66 69 73 76 79 88 92 100
min 37 39 45 47 49 52.8 55.8 61.8 64.8 67.8 71.8 74.8 77.8 86.6 90.6 98.6
w máximo 29 31 34 36 38 42 45 48 51 54 58 61 64 68 72 80
min 28.48 30.28 33.38 35.38 37.38 41.38 44.38 47.38 50.26 53.26 57.26 60.26 63.26 67.26 71.26 79.26
m1 min 21.9 23.5 25.9 27.5 29.1 32.3 34.7 37.1 39.3 41.7 44.9 47.3 49.7 52.9 56.1 62.5
n máximo 7.36 7.36 9.36 9.36 9.36 9.36 9.36 11.43 11.43 11.43 11.43 11.43 11.43 14.43 14.43 14.43
min 7 7 9 9 9 9 9 11 11 11 11 11 11 14 14 14
s max=tamanho nominal 55 60 65 70 75 80 85 90 95 100 105 110 115 120 130 145
min 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8 97.8 102.8 107.8 112.8 117.8 127.5 142.5
Série ¡ Pino dividido conforme DIN EN ISO 1234 6,3x63 6,3x71 8x71 8x80 8x80 8x90 8x100 10x100 10x100 10x112 10x112 10x125 10x140 10x140 10x140 10x160
por 1000 unidadesâkg 447 584 710 860 1060 1300 1500 1800 2150 2500 2900 3300 3700 4100 5450 7600


â Número de Slots:

â¤M39: 6

M42~M68: 8

â¥M72: 10

• Os comprimentos dos pinos divididos foram fornecidos apenas para orientação.


â¢,Material:

a) Aço, Classe de propriedade: d < 5mm: sujeito a acordo; 5 mm - d - 39 mm: 6,8,10; d > 39mm: sujeito a acordo. Norma DIN EN ISO 898-2

b) Aço inoxidável, Classe de propriedade: dâ¤20mm: A2-70; 5 mm < d = 39 mm: A2-50; d > 39mm: sujeito a acordo. Norma DIN EN ISO 3506-2

c) Metal não ferroso, Classe de propriedade (material): CuZn=liga de cobre e zinco. Norma DIN EN 28839


DIN 935-3 - 2000 Porcas sextavadas com fenda - Parte 3: Rosca de passo grosso métrico, grau de produto C


Tamanho da rosca
D 		M12 M16 M20 M24 (M27) M30 (M33)
d
P Tom 1.75 2 2.5 3 3 3.5 3.5
da min 12 16 20 24 27 30 33
máximo 13 17.3 21.6 25.9 29.2 32.4 35.6
dw min 16.1 21.7 27.7 33.2 38 42.7 46.6
e min 19.85 26.17 32.95 39.55 45.2 50.85 55.37
m max=tamanho nominal 15 19 22 27 30 33 35
min 13.2 16.9 19.9 24.9 27.9 30.5 32.5
M1 min 10.6 13.5 15.9 19.9 22.3 24.4 26
n min 3.5 4.5 4.5 5.5 5.5 7 7
máximo 3.98 4.98 4.98 5.98 5.98 7.58 7.58
s max=tamanho nominal 18 24 30 36 41 46 50
min 17.57 23.16 29.16 35 40 45 49
w min 9.48 12.3 15.3 18.16 21.16 23.16 25.16
máximo 10 13 16 19 22 24 26
Series Pinos de tala (ISO 1234) 3,2 × 22 4 × 28 4 × 36 5 × 40 5 × 45 6,3 × 50 6,3 × 56
por 1000 unidadesâkg - 44 82 142 208 295 352


Material:
Aço, Classe de propriedade: â¤M16: 5ï¼> M16: 4. Norma DIN EN 20898-2
