Leader-Fastener® é um fabricante e distribuidor do parafuso de flange ASME B18.2.3.4M. Temos uma linha completa de serviços desde ter investido em plantas de produção, departamento de exportação e ter uma equipe de controle de qualidade e centro para atender às suas necessidades. Consideramos a qualidade como a vida da empresa. Nós persistimos em boa qualidade como a primeira política e estabelecemos um conjunto de controle de qualidade e sistema de inspeção de acordo com o padrão internacional. seu parceiro de negócios com qualidade superior, serviço de cavaleiro e preço competitivo em um futuro próximo e seja seu amigo também.

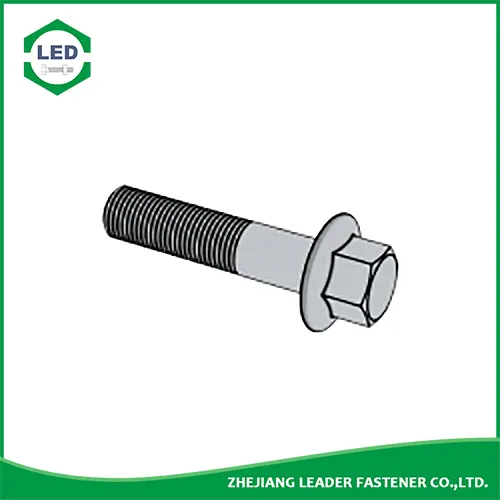

Leader-Fastener®Parafuso de Flange ASME B18.2.3.4Mé um parafuso integral composto por uma cabeça hexagonal e uma placa de flange (a junta sob o hexágono é fixada com o hexágono) e um parafuso (um cilindro com rosca externa). Ele precisa ser combinado com uma porca para fixação. Peças que conectam dois orifícios passantes, de modo que a conexão do parafuso é uma conexão destacável. Os parafusos flangeados são compostos por cabeças hexagonais e flanges. A "relação da área de suporte para a área de tensão" é maior do que a dos parafusos comuns, portanto, esse tipo de parafuso pode suportar maior força de pré-carga e ter melhor desempenho anti-afrouxamento, por isso são amplamente utilizados. Usado em motores automotivos, máquinas pesadas e outros produtos. De acordo com o modo de força da conexão, existem os comuns e os com furos de alargamento. Os parafusos de flange usados para furos de alargamento devem ser compatíveis com o tamanho dos furos e são usados quando submetidos a forças laterais. Além disso, para atender às necessidades de travamento após a instalação, existem hastes com furos, esses furos podem evitar que os parafusos se soltem quando submetidos a vibrações. Alguns parafusos de flange não têm rosca para peças de haste lisa, que são chamadas de parafusos de flange de haste fina. Este tipo de parafuso de flange é propício para a conexão sob força variável.
Tamanho da rosca d |
M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
P | Passo da rosca | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
ds | máximo | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | |
s | máximo | 7 | 8 | 10 | 13 | 15 | 18 | 21 |
min | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | |
e | máximo | 8.08 | 9.24 | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 |
min | 7.44 | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.58 | |
dc | máximo | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 |
c | min | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 |
k | máximo | 5.6 | 6.9 | 8.5 | 9.7 | 12.1 | 12.9 | 15.2 |
b | Lâ¤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
125ï¼¼Lâ¤200 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | |
Lï¼200 | 35 | 37 | 41 | 45 | 49 | 53 | 57 |
